ORB-SLAM
ORB-SLAM 1
框架
- Tracking(跟踪前端)
- 输入:相机图像流
- 输出:当前帧相机位姿、关键帧插入请求
- 方法:运动模型预测 + ORB 特征匹配 + Motion-Only BA
- 失跟时调用全局重定位(DBoW2 词袋匹配)
- Local Mapping(局部建图)
- 输入:新关键帧
- 输出:更新局部地图 + 局部 BA 优化
- 方法:三角化新地图点 → 地图点筛选 → 冗余关键帧剔除
- Loop Closing(回环检测与闭环优化)
- 输入:新关键帧
- 输出:闭环优化后的全局一致地图
- 方法:DBoW2 检测 → 相似变换估计 → 地图融合 → Essential Graph 优化
细节

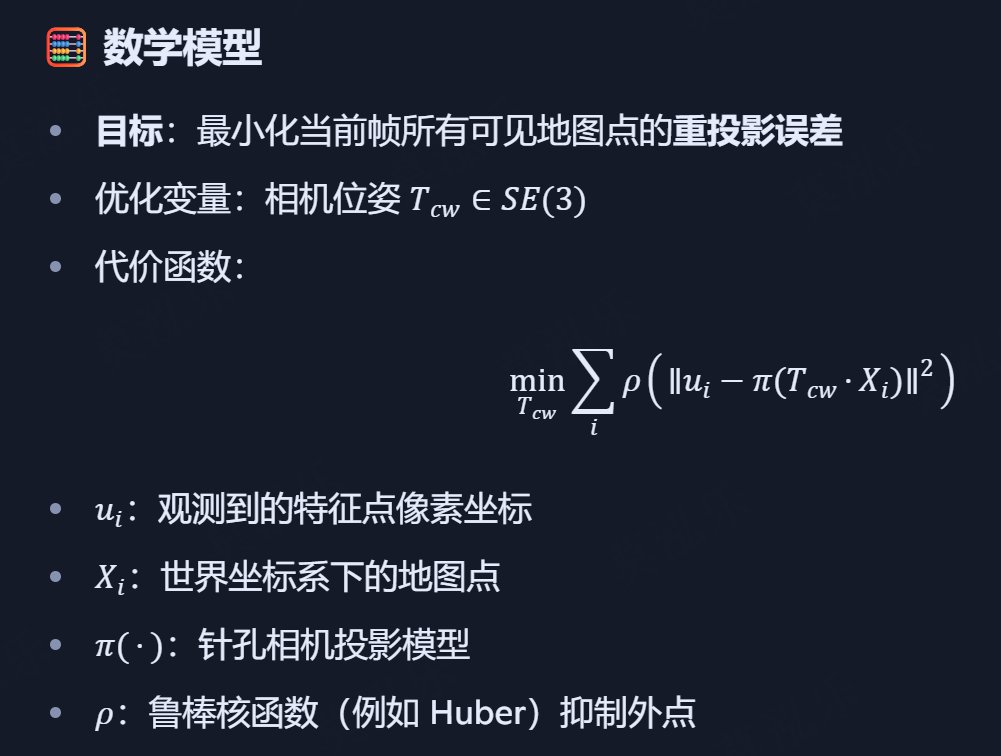

Motion-only BA
Tracking 线程里,每到新帧输入后,需要根据初始位姿预测(运动模型)+ ORB 匹配结果来精确优化该帧的相机位姿
不优化地图点(3D点固定); 参数量小 → 速度快,适合逐帧实时运行; 防止刚插入关键帧时对地图结构造成不稳定更新

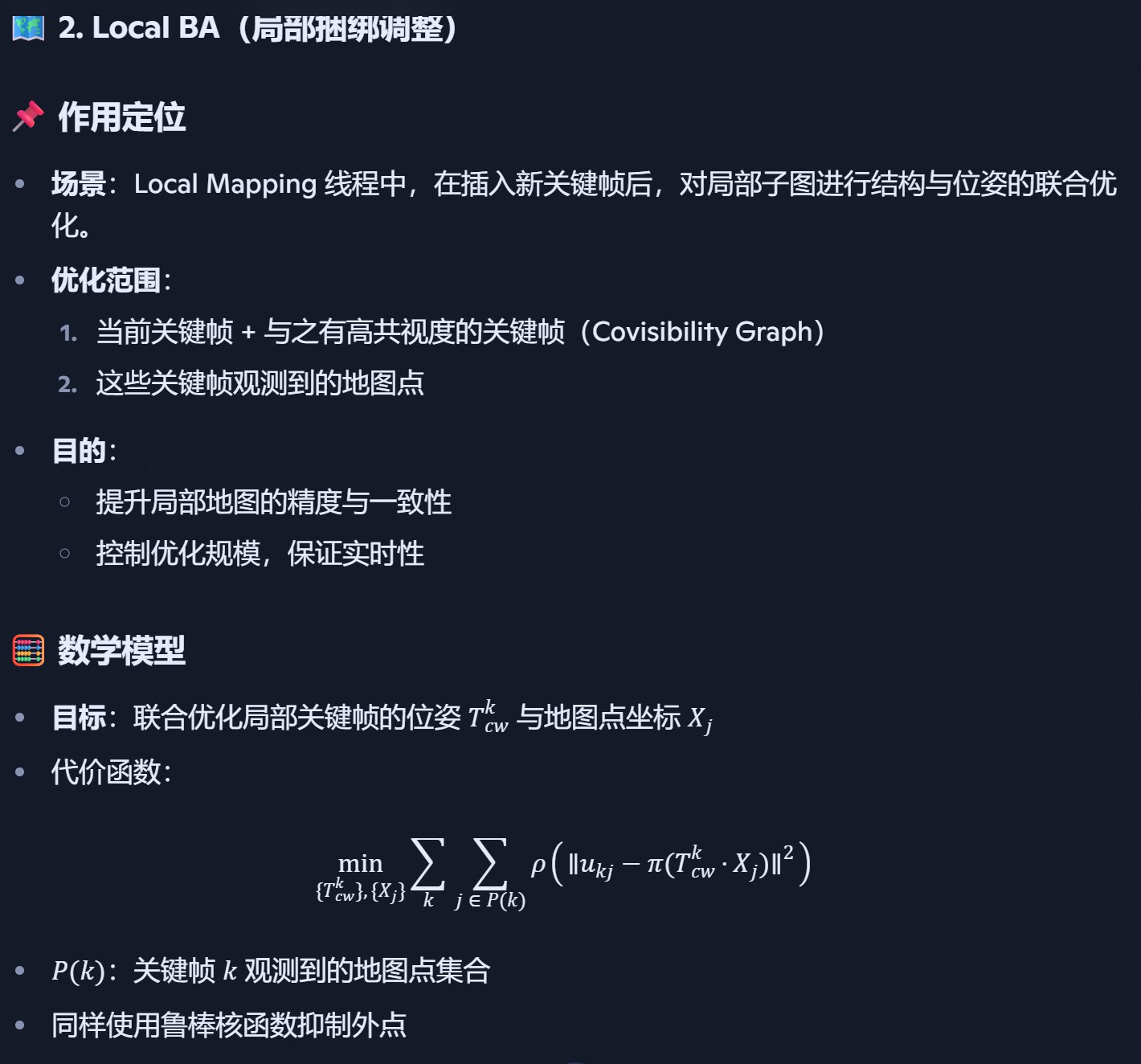

Local BA
Loop Closure
- Loop Detection
- 特征表示:对关键帧提取 ORB 描述子,利用 DBoW2 词袋模型 离线构建的视觉词典进行量化。
- 相似度计算:当前关键帧的词袋向量与所有关键帧(或其子集)的词袋向量计算相似度分数。
- 候选筛选:
- 剔除与当前帧时间上相邻的关键帧(避免误判局部相似)。
- 保留相似度高且满足连续多帧高分的候选关键帧(减少瞬时误检)。
- Loop Validation
- 在候选关键帧与当前关键帧之间,通过 ORB 特征匹配找到对应点对
- 估计相似变换 Sim(3):
- 因为是单目 SLAM,需要同时修正旋转、平移和尺度。
- 使用 RANSAC 保证鲁棒性,剔除外点。
- Loop Fusion
- 将当前关键帧及其局部地图与候选关键帧及其局部地图合并:
- 融合重复的地图点(重复观测合并为单点)。
- 建立新的关键帧–地图点观测连接。
- 这一步使得两段轨迹“缝合”起来。
- 将当前关键帧及其局部地图与候选关键帧及其局部地图合并:
- Loop Correction
- Essential Graph 优化:
- 节点:所有关键帧
- 边:
- 生成树边(保证全图连通性)
- 强共视边(共视点多的关键帧对)
- 闭环边(新检测到的闭环) - 通过 g2o 进行 Sim(3) 图优化: - 修正所有关键帧位姿 - 地图点位置同步更新
- Essential Graph 优化:
ORB-SLAM 2
框架
三主线程 + 一辅助线程:
- Tracking
- 输入:相机帧(单目/双目/彩色+深度)
- 特征提取:ORB(两幅图像分别提,双目为左右,RGB‑D 为彩色)
- 位姿优化:Motion‑Only BA(单帧位姿优化)
- 关键帧插入策略:基于近/远点跟踪数量
- 可调用重定位模块(DBoW2)
- Local Mapping
- 处理新关键帧 → 三角化生成新地图点
- 剔除冗余关键帧 / 低质量点
- 执行 Local BA(局部关键帧+地图点联合优化)
- Loop Closing
- 候选回环检测(DBoW2)+ RANSAC 验证
- Stereo/RGB‑D 模式下直接用刚体变换(消除了单目的尺度漂移问题)
- Pose‑Graph 优化后,启动第四线程 → Full BA
- Full BA(独立线程)
- 全局优化所有关键帧与地图点,确保结构-运动最优解
- 完成后通过生成树传播位姿修正,融合运行期间新加入的节点
特点
近/远点策略
在双目 / RGB‑D 中,特征点的深度精度随距离迅速下降。远处物体的视差(disparity)非常小,直接三角化会导致尺度和位移噪声很大
- 近点:
- 深度 < 40 × 基线长度
- 平移、尺度、旋转都有强约束
- 远点:
- 深度 > 40 × 基线长度
- 深度无效
- 旋转约束强,平移/尺度贡献弱
- 充分利用近处点的精确深度 → 稳定平移与尺度估计
- 让远处点仍参与旋转估计与回环识别 → 提高鲁棒性
- 降低远距离点引入的尺度漂移风险
深度信息融合策略
ORB‑SLAM2 的亮点是将不同输入模式统一到 “Stereo Keypoints” 表达,这样后端完全不需要区分来自双目还是 RGB‑D 的特征:
- 双目输入:直接进行左右图匹配,亚像素精修
- RGB‑D 输入:利用深度值计算虚拟右图坐标
- 近点/远点:
- 近点:深度 < 40 × 基线长度 → 单帧即可三角化,提供平移+尺度约束
- 远点:深度大 → 只提供旋转约束,需多视图三角化
细节
Motion-Only BA
- 相机观测模型:单目特征(2D 残差)、立体/RGB-D 特征(3D 残差,含虚拟右像素)

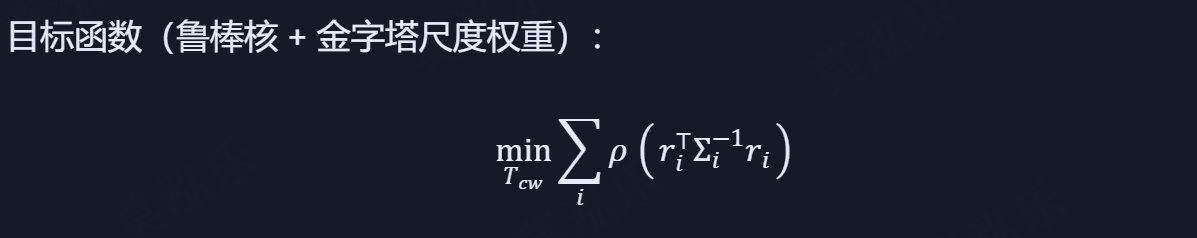

- 损失函数:目标函数(鲁棒核 + 金字塔尺度权重)
- 初值来源:恒速模型或前一帧位姿
- 剔除外点:优化中迭代剔除大残差匹配,收敛后重投影阈值再筛一遍
- 损失函数
Local BA
- 优化变量:
- 位姿:局部关键帧集合K(当前关键帧 + 共视强邻居 + 生成树子节点)可动
- 地图点:关键帧集合K看到的点集可动
- 固定项:边界关键帧固定但其观测参与误差

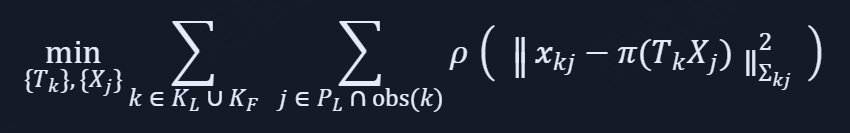

- 目标函数:
- 计算细节:
- 使用 LM + 舍入点(Schur complement)先消去点,再解位姿,复杂度近似与局部窗口大小线性相关
- 每插入一个关键帧即在 Local Mapping 线程触发,通常几十到几百毫秒,可与 Tracking 并行
Loop Closure
- Detection & Validation
- 用词袋做回环召回,匹配候选关键帧的特征与地图点
- 在 Stereo/RGB-D 模式下直接估计刚体约束SE(3); 单目则需相似变换Sim(3)处理尺度漂移
- RANSAC/几何一致性检验通过后添加回环边
- Graph
- 节点:所有关键帧的位姿
- 边:生成树边 + 高共视权重边(稀疏化保持刚性)+ 回环边(关键约束)

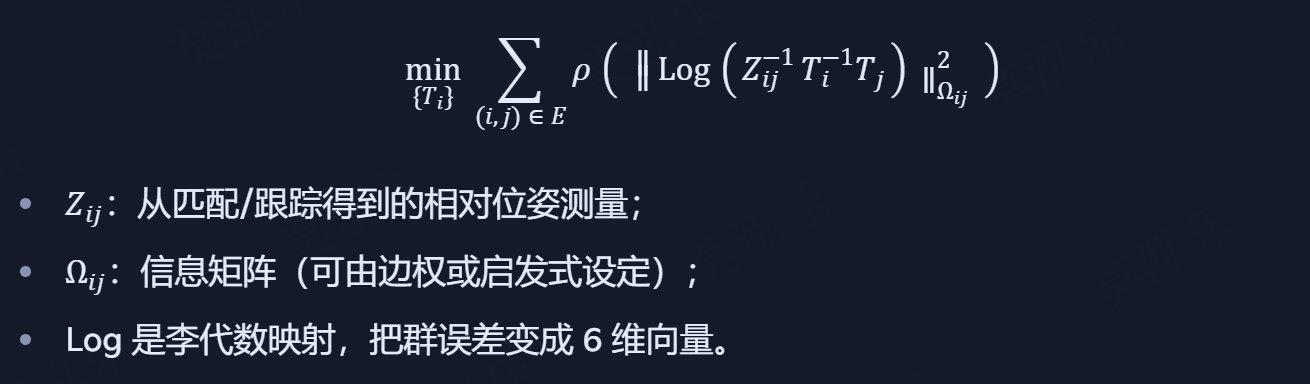

- 损失函数:
- 触发Full BA
Full BA
完成回环的位姿图优化后,启动独立线程跑一次全局 BA,细化全图的结构与运动。把 Pose-Graph 的“整体一致性”进一步转化为像素级的重投影一致性
- 变量与约束:优化全体关键帧与地图点(固定一个原点关键帧以消除规范自由度),目标同 Local BA 的全图版本
- 损失函数:和Local BA一样,但是所有关键帧和点
- 实施细节:
- 异步执行以不断图;若期间再次检测到回环,会中止当前 Full BA,先完成新回环矫正,再重启
- 结束后通过最小生成树把位姿修正从“已优化子集”传播给优化期间新加入的关键帧与点,确保地图一致
实施细节
- 鲁棒核与阈值:MOBA/Local/Full BA 都应配 Huber 核;外点阈值结合金字塔尺度与相机噪声设置。
- 窗口选择:Local BA 的关键在于“共视图阈值”和“生成树子节点”的平衡,尽量稀疏但不断裂约束。
- 立体/RGB-D 的优势:使用 3D 立体残差能强约束尺度与平移,Pose-Graph 采用 SE(3) 即可,不必处理尺度漂移。
ORB-SLAM 3
系统在 ORB‑SLAM2 和 ORB‑SLAM‑VI 的基础上,补齐 IMU 初始化、跨地图复用与无缝合并、鱼眼模型与更稳健的重定位/回环策略,形成“短‑中‑长期数据关联”的统一解法
框架
与 ORB-SLAM2 基本类似,着重介绍IMU部分
- Tracking
- 预测代替恒速模型;用上一个关键帧(或上一帧)的状态 + 预积分,直接给出当前帧的位姿/速度先验,显著缩小匹配与优化搜索空间。
- 帧级紧耦合优化
- 变量:当前位姿、速度、gyro/acc 偏置;因子:一条 IMU 预积分边 + 多个重投影边。
- 结果:更稳健的位姿、在线更新偏置,减少光照/模糊/少特征引起的发散。 - 丢跟桥接:短时间视觉丢失时,靠 IMU 预测把状态往前“拖”,提升重定位成功率与恢复速度。
- Mapping
- 视觉‑惯性局部 BA 窗口
- 关键帧窗口内,所有可见地图点的重投影误差 + 相邻关键帧之间的 IMU 约束,一起优化位姿、速度、偏置与点。
- 边界关键帧固定,既维持参考框架,又防止过度自由度导致漂移回弹。 - 尺度与重力的持续精化:单目场景中,系统会在合适时机对尺度与重力再优化,使全局解不断收敛到物理一致。
- LC
- 回环约束在 SE(3) 上即可(无尺度漂移),有 IMU 的图没有全局尺度漂移,回环与合并直接在 SE(3) 上优化,收敛更快更稳。
- 两级校正
- 先位姿图(Essential Graph)把全局“拉直”,立刻止住大尺度漂移与航向误差;
- 再触发 Full Inertial BA,把像素级(重投影)与动力学级(IMU)残差一起消干净。 - 跨图合并:Atlas 多地图相遇时,通过视觉‑惯性约束对齐重力与尺度,一步合并,避免“错位拼接”
- Full BA 把所有关键帧的位姿/速度/偏置和地图点一起做一次“像素级+惯性级”全局精修
特点
传感器与相机模型
- 传感器模式:纯视觉(单目/双目/RGB‑D)与视觉‑惯性(以上模式均可加 IMU)统一在同一优化框架中运行;双目/RGB‑D 以“立体关键点”格式输入,继承 ORB‑SLAM2 的深度融合设计。
- 相机模型:抽象相机接口将投影/反投影与雅可比解耦,原生支持针孔与鱼眼模型,并保持重定位、回环与 BA 的一致实现
视觉‑惯性

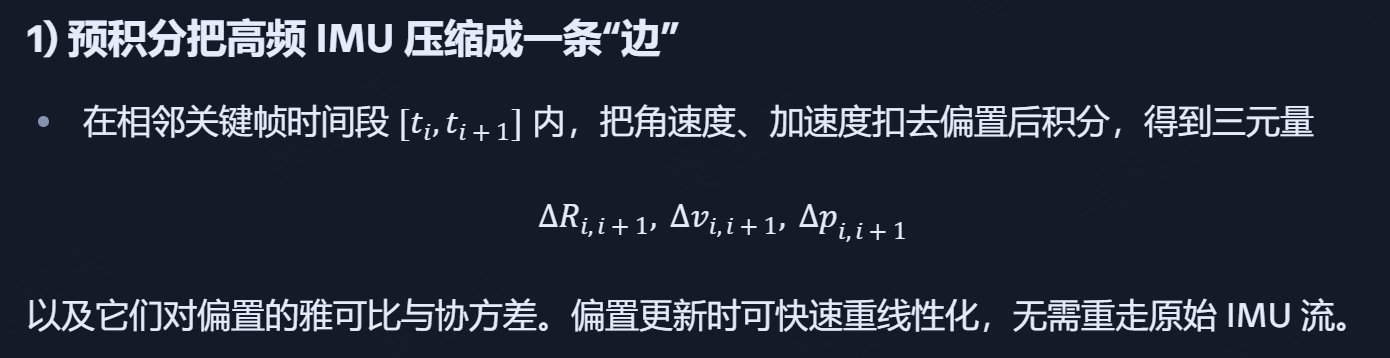

IMU 预积分
IMU 预积分与状态定义:VIO 状态含位姿、速度、陀螺与加计偏置;在相邻关键帧之间进行 IMU 预积分,形成旋转/速度/位置残差并在图优化中与视觉重投影残差联合最小化。

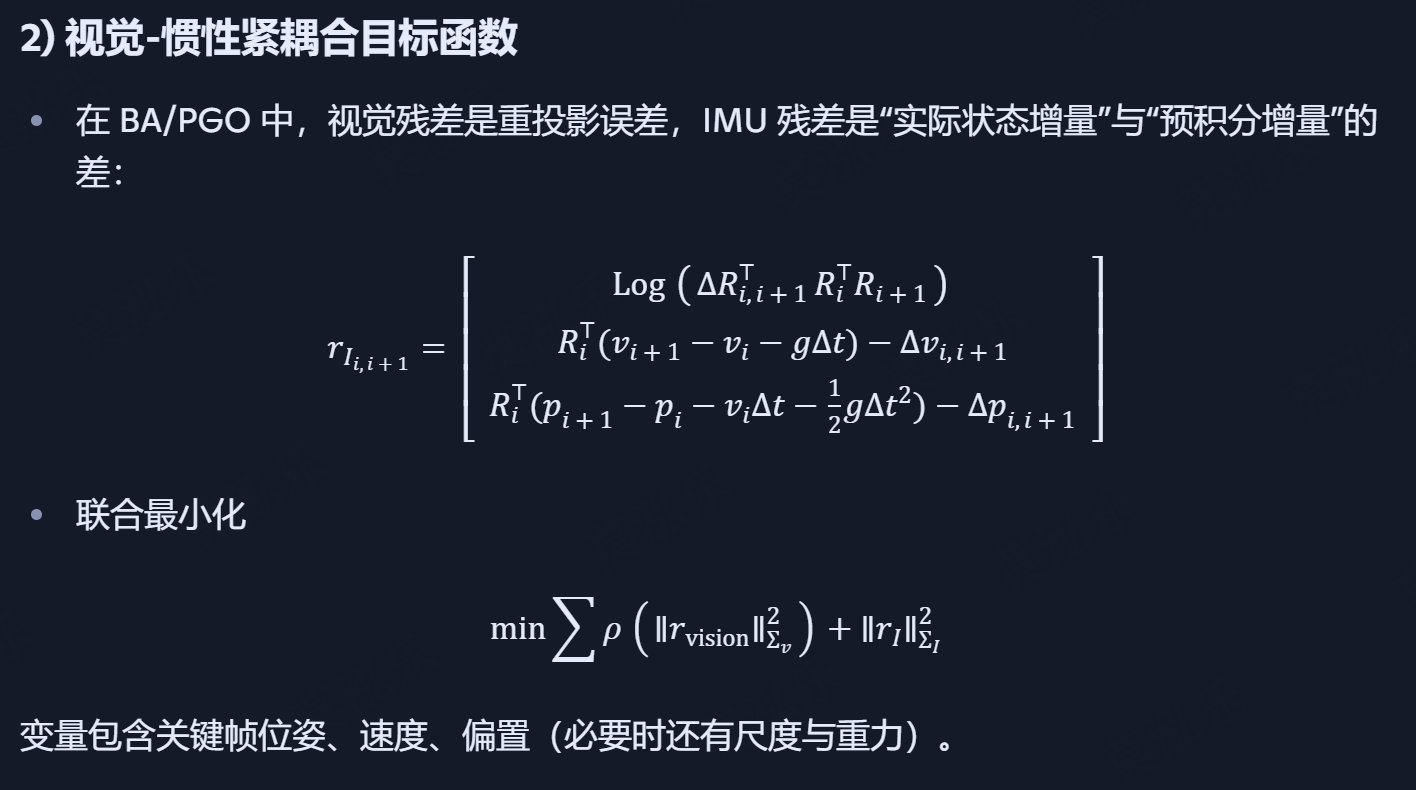

与视觉重投影残差共同构成最大后验(MAP)损失函数
惯性初始化
引入基于最大后验(MAP)的“仅惯性”优化以初始化偏置、尺度和重力方向,再无缝切换到联合优化;相比以往方法更快更稳,便于在室内外和不同运动强度下启动
- 观测性要求: 单目+IMU需要一定的“运动激励”(变化的加速度/角速度),否则尺度与重力方向不可观
- 典型步骤
- 陀螺偏置粗估:用短时旋转一致性最小化获取 gyro bias 初值。
- 重力方向与尺度估计:将预积分位移/速度与视觉 SfM 的相对运动对齐,解出重力方向与全局尺度。
- 联合精化:以 MAP 方式一起优化位姿、速度、偏置、尺度、重力,形成可交付的度量‑重力对齐状态。
- 工程策略:不够激励就“延迟初始化”,直到窗内时长、运动幅度达标;初始化成功前,系统仍以视觉主导,IMU以预测/约束辅助。
运行模式
视觉‑惯性在 Tracking/Local Mapping 内同步优化位姿、速度与偏置;回环/合并后可触发全局 BA 对视觉与惯性残差一起做全图精修
偏置 & 噪声
- 偏置建模:陀螺与加计偏置按随机游走(或弱先验)建模,参与所有相关优化;预积分里保留对偏置的一阶敏感度,便于快速重线性化。
- 噪声与权重:视觉残差用鲁棒核抗外点;IMU 残差基于连续‑离散噪声映射得到的协方差加权,避免以“硬约束”破坏视觉信息。
- 退化与保护:纯转、匀速等退化运动会削弱观测性;系统通过运动检测延后初始化、限制尺度更新、或临时减弱 IMU 权重来自保。
应用
如果你在单目+IMU下总“起不来”,先看两件事:
- 窗口内是否有足够“激励”(加速度/角速度在多个方向变化);
- IMU 噪声、偏置随机游走参数是否与设备量级匹配(过小会“压死”视觉,过大则 IMU 约束虚弱)。
先把 Tracking 的帧级紧耦合“稳住”,再逐步放开 Local/Full BA 的权重与窗口,收敛会顺滑很多。
